- 태양광선의 파동성질을 이용하는 태양에너지 광열학적 이용분야로 태양열의 흡수·저장·열변환 등을 통하여 건물의 냉난방 및 급탕
. 등에 활용하는 기술
- 태양열 이용기술의 핵심은 태양열 집열기술, 축열기술, 시스템 제어기술, 시스템 설계기술 등이 있음
- 열매체의 구동장치 유무에 따라서 자연형(passive) 시스템과 설비형(active)시스템으로 구분
- 자연형은 온실, 트롬월과 같이 남측의 창문이나 벽면 등 주로 건물 구조물을 활용하여 태양열을 집열해서 이용하는 장치이며,
. 설비형은 집열기를 별도로 설치해서 펌프와 같은 열매체 구동장치를 활용해서 태양열을 집열하는 시스템으로 보통 이것을 태양열
. 시스템이라 함
- 집열 또는 활용온도에 따라 일반적으로 저온용, 중온용, 고온용으로 분류
- 태양광선의 파동성질을 이용하는 태양에너지 광열학적 이용분야로 태양열의 흡수·저장·열변환 등을 통하여 건물의 냉난방 및 급탕
. 등에 활용하는 기술
- 태양열 이용기술의 핵심은 태양열 집열기술, 축열기술, 시스템 제어기술, 시스템 설계기술 등이 있음

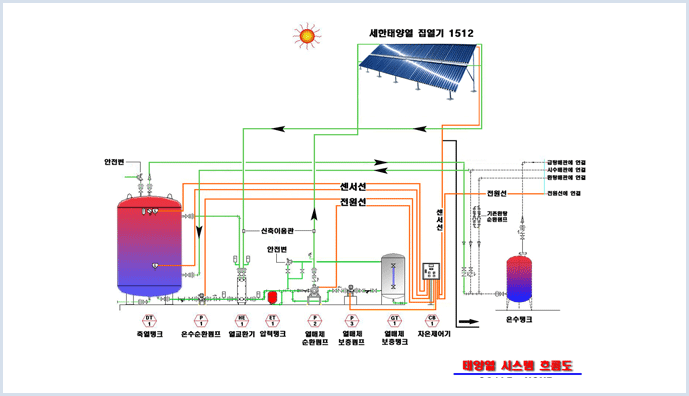

- 집 열 부 : 열 시점과 집열량이 이용시점과 부하량에 일치하지 않기 때문 필요한 일종의 버퍼(buffer) 역할을 할 수 있는 열저장 탱크
- 이 용 부 : 태양열 축열조에 저장된 태양열을 효과적으로 공급하고 부족할 경우 보조열원에 의해 공급

- 제어장치 : 태양열을 효과적으로 집열 및 축열하고 공급, 태양열 시스템의 성능 및 신뢰성 등에 중요한 역할을 해주는 장치





제품적용기준 : 에너지관리공단 신재생에너지센터의 신재생에너지설비 인증을 필한 아래의 제품
· 규격 : 1390(L)×1640(W)×100(H)mm(집열면적 2.28㎡)
· 집열판재질 : 유리관+알루미늄 코팅(선택적코팅)
· 투과체 : 붕규산염 유리(두께:2.0mm)
· 반사판 : CPC 반사경 부착
· 외장케이스 : 알루미늄
· 열전달형식 : U 파이프형 동관 (주관 15mm,지관 8mm)

- 집열기의 특징 : 이중진공관은 내부 유리관에 알루미늄 코팅으로 흡수막을 형성하고 외관과 밀봉하여 그 사이를 진공 상태로 유지하여 흡수한 열의 손실이 최소가 되도록하고, 열전달관을 통하여 수집한 열을 전달하는 집열기로 CPC 반사경을 부착함으로서 직달 일사와 산란, 반사 일사까지 집광 할 수 있는 집열기로서 중고온의 온수를 생성하기에 적합한 집열기이다.

집열기
크 기
면 적
무 게
규 격
가로
1390㎜
총 면 적
2.28㎡
빈무게
37.0㎏
세로
1640㎜
투과면적
2.0㎡
찬무게
39.0㎏
높이
100㎜
흡수면적
2.0㎡

형 식
집열기 종류
진공관형
열 매 체
액체식

설 계

기 준
작동온도
최대
295℃
적정
0~150℃
최소
-30℃
열매체유량
최대
0.07㎏/s
적정
0.03~0.05㎏/s
최소
0.02㎏/s
최대사용압력
10㎏/㎠


한동대학교 기숙사1
한동대학교 기숙사15
대구공업대학 생활관
더불어 진인마을
집열면적 : 298.68㎡
집열면적 : 355.68㎡
집열면적 : 364.8㎡
집열면적 : 63.84㎡
갓바위 치매센터
붓다의 집
애망 요양원
복음실버타운 가나안
집열면적 : 109.44㎡
집열면적 : 54.72㎡
집열면적 : 72.96㎡
집열면적 : 95.76㎡
경산 세동홀딩스
창녕 황토주택
선린종합사회복지관
거창요양병원
집열면적 : 36.48㎡
집열면적 : 31.92`㎡
집열면적 : 72.96㎡
집열면적 : 109.44㎡
